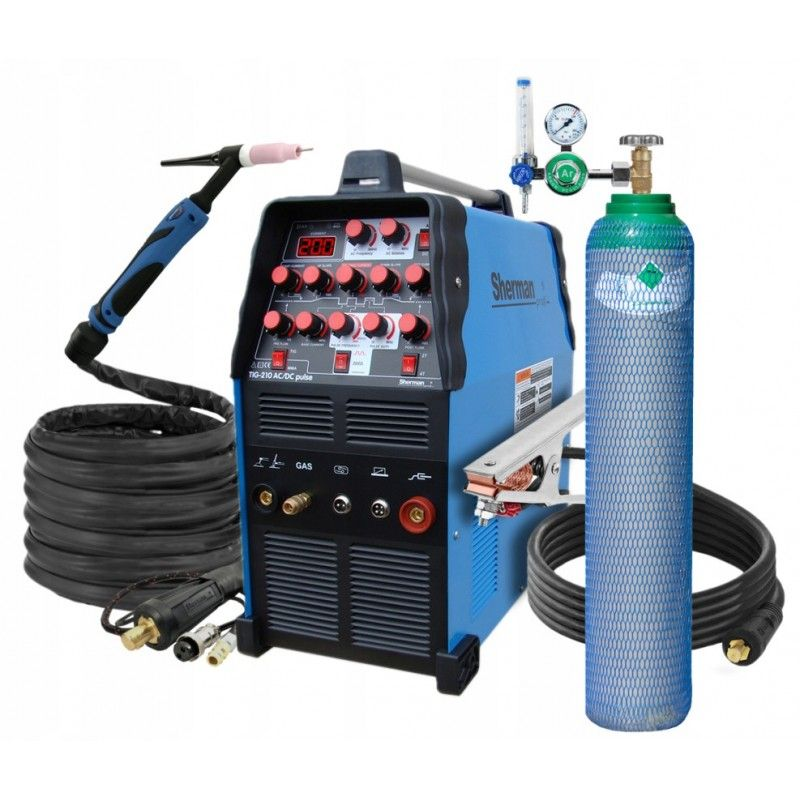

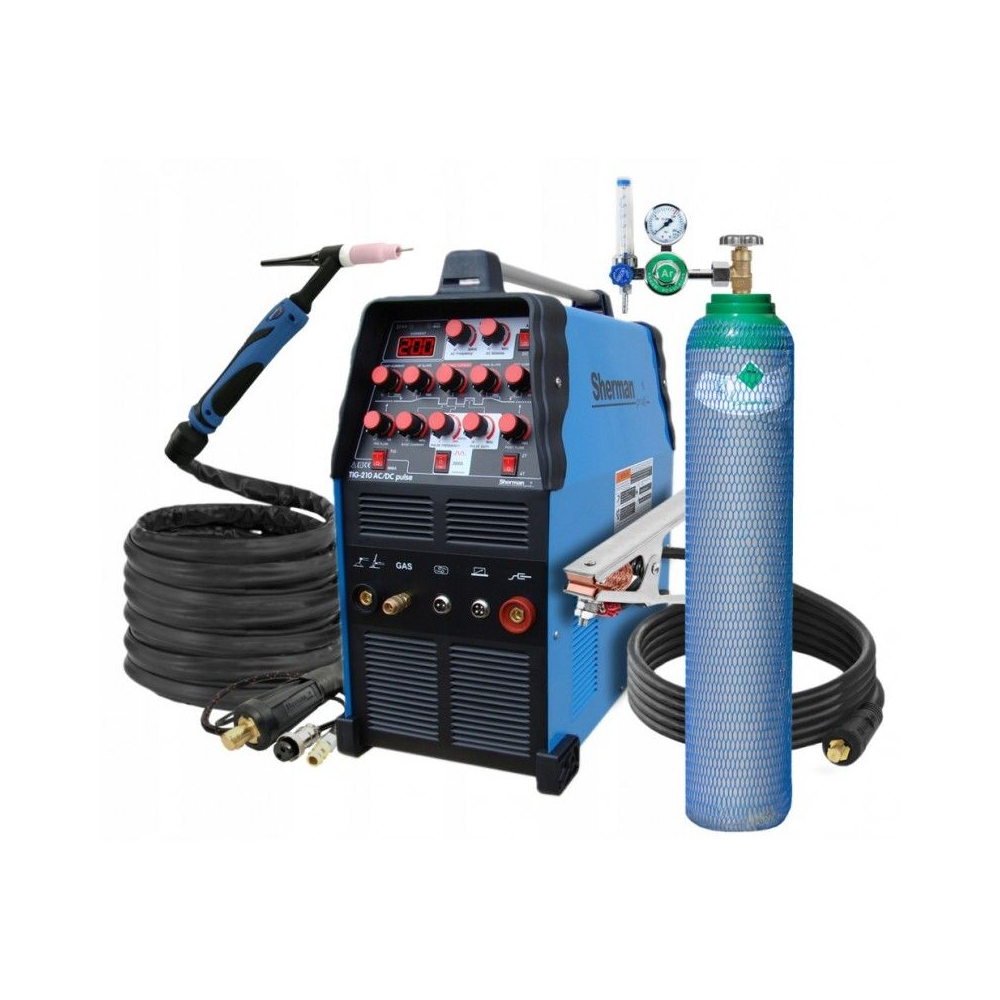

Sherman TIG 210 AC/DC pulse - pack ahorro con gas

SHERMAN TIG 210 AC / DC TUTORIAL

Marca: SHERMAN | Métodos de soldadura: TIG AC / DC, MMA | Fuente de alimentación: 230V | Corriente de soldadura: 200A Eficiencia: 60%

La soldadora de pulso TIG 210 AC / DC es un dispositivo inversor fabricado en tecnología IGBT . Se utiliza para soldadura manual con corriente continua y alterna TIG y corriente continua con electrodo cubierto (método MMA).

Es ampliamente utilizado tanto en producción como en trabajos de servicio. Está destinado al trabajo en habitaciones cerradas y techadas.

El soldador permite la regulación y el control completos de todos los parámetros de soldadura de las características de arco y pulso.

Tiene encendido HF, función 2T / 4T y pantalla que muestra la corriente de soldadura . El dispositivo tiene excelentes propiedades de soldadura, está especialmente recomendado para profesionales.

El conjunto incluye una antorcha de soldadura TIG enfriada por gas y un cable a tierra con una abrazadera.

CARACTERÍSTICAS Y VENTAJAS DEL DISPOSITIVO

• HF : soldadura con un electrodo de tungsteno en un blindaje protector de gas con un arco piloto (sin contacto)
• Modo de operación 2T / 4T : en el modo de doble toque, al presionar el interruptor en el mango del mango se encenderá el ionizador y se encenderá el arco. La soldadura se realiza con el interruptor presionado. Al soltar el interruptor finalizará la soldadura. En el modo de cuatro tiempos, al presionar el interruptor en el mango del mango se encenderá el ionizador y se encenderá el arco, luego se soltará el interruptor y se soldará con el interruptor liberado. Al presionar el interruptor nuevamente, finalizará la soldadura.
• Tecnología IGBT : la base para la construcción del sistema de conversión de electricidad de la máquina de soldar son sistemas electrónicos fabricados con tecnología IGBT que permiten la operación en el rango de frecuencia por encima de 200 kHz
• Corriente de inicio : la corriente que aparece en el circuito después de presionar el botón en el mango del mango. Cuanto mayor sea la corriente de arranque, más fácil será mirar el arco. Sin embargo, al soldar láminas delgadas, una corriente inicial demasiado alta puede provocar la quema de la lámina. En algunos modos de soldadura, la corriente no aumenta para calentar la pieza de trabajo.
• Corriente de cráter : corriente utilizada en algunos modos de soldadura cuando el arco no se apaga inmediatamente después de que la corriente de soldadura ha disminuido. Le permite llenar el cráter y finalmente la soldadura.
• Corriente base : corriente responsable de mantener el proceso de soldadura, valor más bajo del pulso actual. Facilita el control de la cantidad de calor introducido en el material.
• Frecuencia de pulso : la frecuencia con la que el valor del pulso actual cambia entre la corriente de soldadura y la corriente base.
• Ancho de pulso : la duración del pulso le permite ajustar la profundidad de penetración. El aumento en el ancho aumenta la profundidad de penetración, la reducción limita la cantidad de calor introducido en el material, reduciendo el riesgo de quemar láminas más delgadas o elementos más pequeños.
• Tiempo de pre-flujo de gas : el tiempo desde que se presiona el botón en el mango de la manija hasta que se produce el arco. Por lo general, debe durar más de 0.5 s para suministrar gas de protección a la salida de la boquilla del quemador. para proteger el punto de inicio de soldadura y el electrodo de tungsteno. Para una tubería de suministro de gas más larga desde el cilindro, el tiempo de pre-flujo debería ser más largo.
• Tiempo de postflujo de gas : tiempo desde la extinción del arco hasta el cierre de la válvula de gas. para proteger el baño de soldadura solidificadora del aire y para enfriar el electrodo de tungsteno. Un tiempo de flujo posterior demasiado corto puede provocar la oxidación de la soldadura. Al soldar en modo TIG AC (corriente alterna), este tiempo debería ser más largo.
• Tiempo de aumento actual: tiempo de aumento de la corriente de soldadura desde la corriente inicial hasta la corriente de soldadura establecida.
• Tiempo de hundimiento actual: tiempo de caída de la corriente de soldadura desde el valor establecido a cero o el valor actual del cráter.
• Frecuencia de corriente alterna : útil al soldar aluminio. Cuanto mayor sea la frecuencia, mejor será la calidad de la soldadura, mejor será el enfoque del arco
• Balance de corriente alterna : la relación entre la duración de fase positiva y negativa. La reducción del equilibrio hace que se introduzca más calor en el material, lo que da como resultado una soldadura más estrecha y una penetración más profunda, al tiempo que reduce la carga de calor en el electrodo de tungsteno. El aumento del equilibrio da como resultado la introducción de menos calor en el material, lo que resulta en una mejor limpieza, una amplia soldadura y una penetración más superficial, sin embargo, carga significativamente el electrodo de tungsteno.
• MMA - Posible soldadura con electrodo cubierto

ESPECIFICACIONES TÉCNICAS

• Tensión de alimentación AC 230V ± 10% 50Hz
• Consumo máximo de energía 4.6 kVA
• Corriente nominal de soldadura / ciclo de trabajo MMA: 180 A / 60%; TIG 200 A / 60%
• Tensión nominal sin carga 70 V
• Consumo máximo de energía 36.5 A
• Seguridad de red de 25 A
• Peso (sin accesorios) 15 kg
• Dimensiones 510 x 235 x 510 mm
• Grado de protección IP21

REGLAMENTOS DE REGULACIÓN DE PARÁMETROS

• Preflujo de gas 0.1 - 1 s
• Post-flujo de gas 0 - 15 s
• Aumento actual 0-10 s
• Caída actual 0-25 s
• Corriente de arranque 10 - 200 A
• Corriente de soldadura: TIG: 10-200 A MMA: 10-180 A
• Corriente base 5 - 95% de la corriente de soldadura
• Corriente de cráter 10-200 A
• Frecuencia de pulso 0.5 - 5 Hz y 10 - 200 Hz
• Ancho de pulso 10 - 90%
• Frecuencia CA 40-200 Hz
• Saldo AC 10 - 90%

PORTA TIG

• Tipo de mango T-26
• Máxima capacidad de carga de corriente 200 A
• Enfriamiento de gas
• Flujo de gas 10-20 l / min.
• Encendido por arco sin contacto (HF)
• 4 m de longitud

EQUIPAMIENTO ESTANDAR

• Pistola de soldar T-26 / 4m
• Cable de tierra de 2,5 m
• Manual de usuario
• Tarjeta de garantía

EQUIPAMIENTO COMPLETO:

-SHERMAN TIG 210 AC / DC

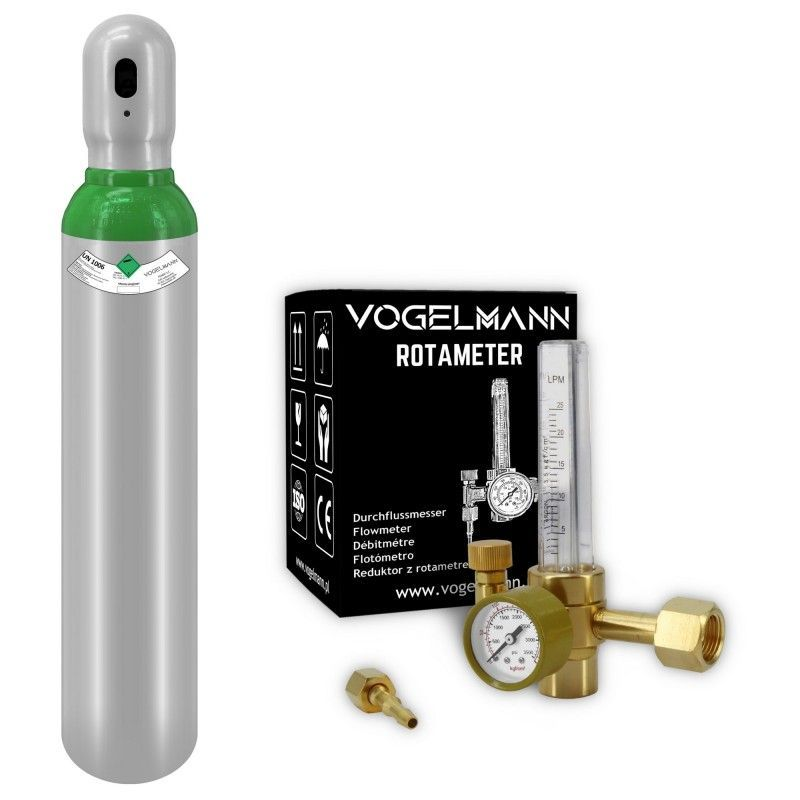

-Botella de argón 8L 150 bar de argon/co2

-Flotometro caudalimetro
