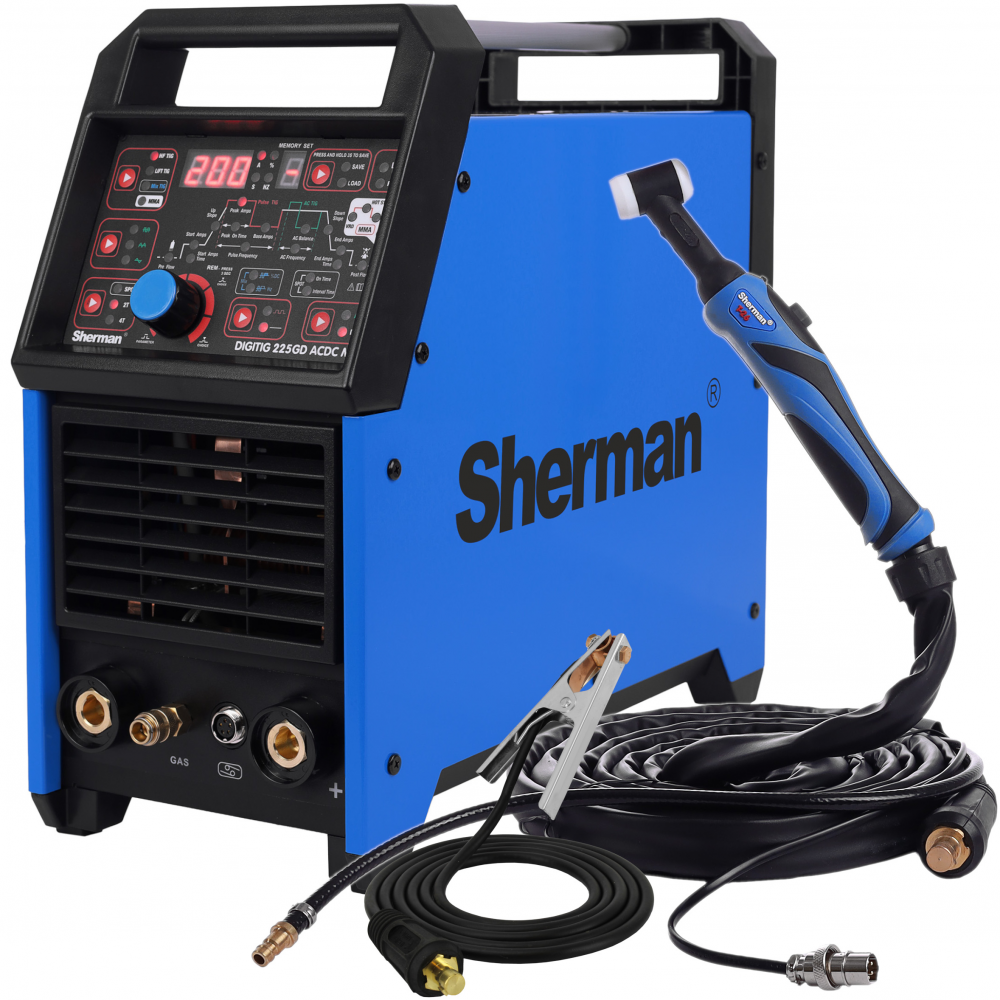

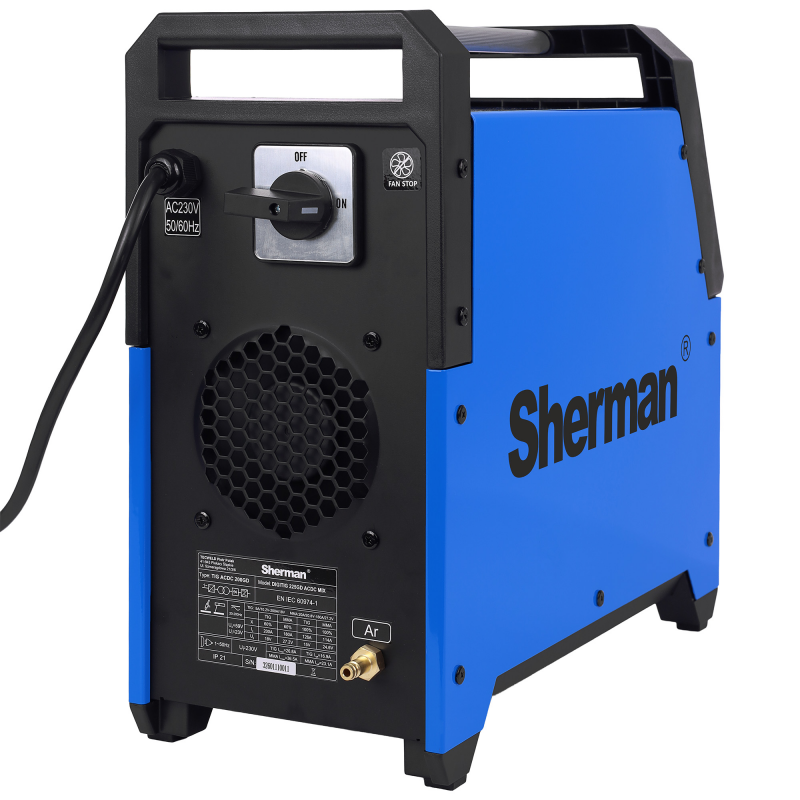

Soldadora inverter Sherman DIGITIG 225GD AC/DC MIX

⚡ Soldadora inverter Sherman DIGITIG 225GD AC/DC MIX

DIGITIG 225GD AC/DC MIX es una soldadora inverter digital de clase profesional, diseñada para soldar con los métodos TIG AC/DC, TIG MIX y MMA. El equipo está fabricado con tecnología IGBT y equipado con control digital por microprocesador MCU, lo que permite ajustar con precisión los parámetros de soldadura, las características del arco, el pulso y el funcionamiento con corriente alterna AC.

La soldadora permite trabajar con acero, acero inoxidable, aluminio y metales no ferrosos. Gracias a la función AC/DC MIX, el equipo combina las ventajas de la corriente continua y la corriente alterna, proporcionando un arco estable, buena penetración y una limpieza eficaz de la superficie durante la soldadura de aluminio y sus aleaciones.

✅ Características principales del equipo

• Soldadura con métodos TIG HF, TIG Lift, TIG MIX y MMA.
• Compatibilidad con corriente continua DC, corriente alterna AC y corriente mixta AC/DC MIX.
• Tecnología inverter IGBT que garantiza alta eficiencia y estabilidad de trabajo.
• Control digital de los parámetros de soldadura mediante microcontrolador MCU.
• Posibilidad de soldar aluminio, acero inoxidable, acero al carbono y metales no ferrosos.
• Encendido de arco sin contacto TIG HF y encendido por raspado TIG Lift.
• Ajuste del pulso TIG: frecuencia, ancho de pulso y corriente base.
• Ajuste de parámetros AC: frecuencia AC, balance AC y forma de onda.
• Función MIX TIG para soldadura con corriente mixta AC/DC.
• Modos de trabajo de la antorcha: 2T, 4T y soldadura por puntos SPOT.
• Funciones MMA: VRD, Hot Start y Arc Force.
• Memoria para 10 conjuntos de ajustes de parámetros de soldadura.
• Función Fan Stop que limita el funcionamiento del ventilador cuando el equipo no trabaja a plena carga.
• Protección térmica contra sobrecalentamiento.
• Posibilidad de control remoto.

✅ Aplicación

La soldadora DIGITIG 225GD AC/DC MIX es adecuada para talleres profesionales de cerrajería, producción, servicio técnico, automoción y trabajos de montaje. Gracias a los modos AC, DC y MIX, el equipo es apto para soldar elementos de acero, acero inoxidable, aluminio y metales no ferrosos.

El equipo puede utilizarse tanto para soldadura TIG precisa de materiales finos como para trabajos de reparación o construcción con electrodos revestidos en modo MMA.

✅ Métodos de soldadura

TIG HF – soldadura con electrodo de tungsteno en atmósfera de gas inerte con encendido de arco sin contacto mediante ionizador de alta frecuencia. Esta solución reduce el riesgo de contaminación del electrodo de tungsteno y del material soldado, ya que el electrodo no necesita tocar la superficie de la pieza.

TIG Lift – soldadura TIG con encendido del arco por raspado. Este modo no genera impulsos de alta frecuencia, por lo que resulta útil en entornos sensibles a interferencias, por ejemplo cerca de equipos electrónicos, controles CNC o en talleres de automoción.

TIG MIX – soldadura con corriente mixta, que combina corriente continua DC y corriente alterna AC. Esta función permite obtener un arco estable y concentrado, una penetración más profunda y una limpieza eficaz de la superficie. Es especialmente adecuada para soldar aluminio y sus aleaciones.

MMA – soldadura con electrodo revestido. Este modo está destinado a trabajos de montaje, reparación y construcción, donde son importantes la versatilidad y la posibilidad de utilizar diferentes tipos de electrodos.

✅ Función AC/DC MIX

El modo AC/DC MIX permite utilizar alternativamente corriente continua y corriente alterna durante la soldadura TIG. Aumentar la proporción de corriente DC permite obtener un arco más estable y concentrado, mayor penetración, un cordón más estrecho y mejor control del baño de soldadura. Una mayor proporción de corriente AC proporciona un arco más ancho, una limpieza de superficie más eficaz y una penetración menos profunda.

El ajuste de la frecuencia MIX permite adaptar el comportamiento del arco al tipo de material y a la calidad esperada de la soldadura. Una frecuencia más alta mejora la estabilidad del arco, aumenta la penetración, estrecha el cordón y reduce las salpicaduras.

⚡ Tecnología AC/DC MIX para soldadura TIG

La función AC/DC MIX permite combinar corriente alterna AC y corriente continua DC durante la soldadura TIG, ofreciendo un mayor control sobre el arco y permitiendo adaptar el comportamiento de la soldadura a las necesidades de cada aplicación.

A diferencia de una soldadura TIG exclusivamente en AC, el modo MIX permite modificar la proporción entre AC y DC para buscar un equilibrio entre limpieza del aluminio, estabilidad del arco, penetración y concentración del baño de soldadura.

⚙️ Mayor penetración y arco más concentrado

Al aumentar la proporción de DC, el arco se vuelve más concentrado y permite obtener:

• Mayor penetración.
• Cordones más estrechos.
• Mayor concentración del calor.
• Mejor control del baño de soldadura.
• Mayor estabilidad del arco.

La parte AC mantiene la acción de limpieza característica de la soldadura TIG de aluminio, ayudando a eliminar la capa de óxido superficial.

⚡ Ajuste de la proporción AC/DC

La posibilidad de modificar la proporción AC/DC permite adaptar el proceso según el material, espesor y tipo de unión.

Mayor proporción DC: mayor penetración y arco más concentrado.

Mayor proporción AC: mayor acción de limpieza, arco más ancho y menor penetración.

Por ejemplo, una configuración con predominio de DC puede resultar interesante cuando se busca una mayor penetración en aluminio correctamente preparado y limpio, mientras que una mayor proporción de AC puede utilizarse cuando se necesita una acción de limpieza superior.

⚙️ Control de la frecuencia MIX

El ajuste de la frecuencia MIX permite modificar el comportamiento del arco durante la alternancia entre AC y DC.

Una frecuencia más elevada puede favorecer un arco más estable y concentrado, ayudando a obtener un cordón más estrecho y una penetración más controlada, siempre dependiendo del amperaje, espesor y configuración utilizada.

✨ ¿Qué ventaja ofrece frente a una TIG AC convencional?

La principal ventaja del AC/DC MIX es el mayor margen de regulación del proceso. Mientras que una AC convencional trabaja con la alternancia AC establecida, el modo MIX permite introducir una proporción de DC para conseguir más concentración y penetración sin renunciar completamente a la acción de limpieza de la corriente AC.

Esto permite adaptar la soldadura a diferentes espesores y condiciones de trabajo, especialmente en aplicaciones de aluminio y sus aleaciones.

En resumen: AC/DC MIX permite buscar el equilibrio entre limpieza, penetración y concentración del arco que mejor se adapte a cada soldadura.

✅ Ajuste de la forma de onda AC

El equipo permite seleccionar la forma de onda de la corriente AC, lo que permite adaptar las características del arco al tipo de material y al espesor de la pieza.

• Onda cuadrada – forma de onda universal, la más utilizada para soldar diferentes materiales. Aporta más calor a la zona de soldadura y proporciona una penetración más profunda.
• Onda sinusoidal – característica clásica del arco, similar a la de las soldadoras transformadoras. Adecuada para usuarios que prefieren un comportamiento tradicional del arco.
• Onda triangular – recomendada especialmente para materiales finos, donde es importante limitar la cantidad de calor introducida en la pieza.

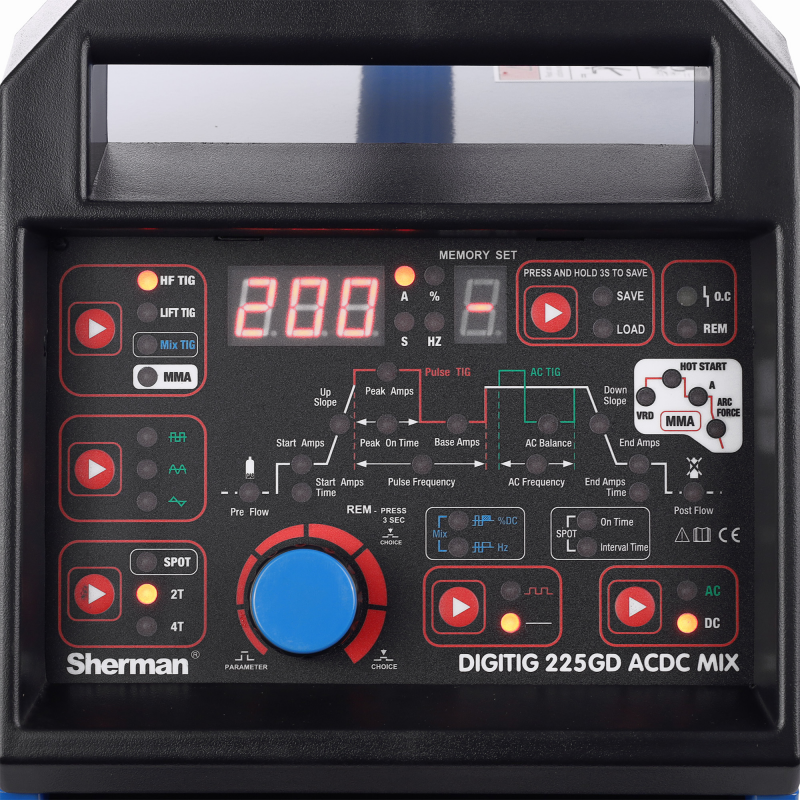

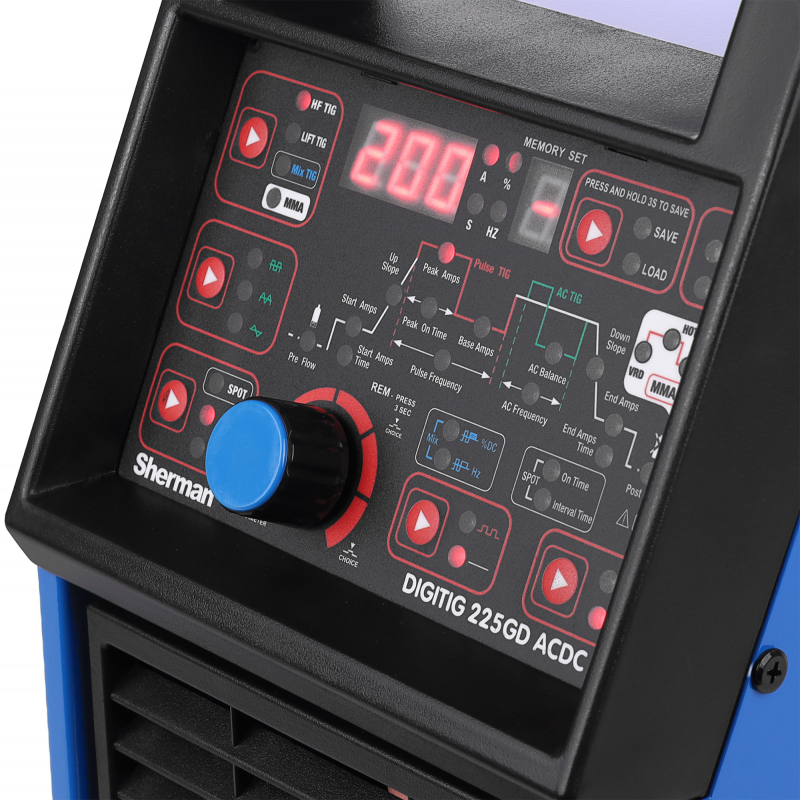

✅ Funciones TIG

• Pre Flow – preflujo de gas antes del encendido del arco, que protege el electrodo de tungsteno y la zona de inicio de la soldadura.
• Start Amps – corriente inicial que facilita el encendido del arco y el control del comienzo del cordón.
• Start Amps Time – duración de la corriente inicial.
• Up Slope – tiempo de subida de la corriente desde el valor inicial hasta la corriente de soldadura.
• Peak Amps – corriente de soldadura o corriente de pico durante el trabajo con pulso.
• Peak On Time – ancho de pulso que influye en la cantidad de calor y en la profundidad de penetración.
• Base Amps – corriente base, es decir, el valor inferior del impulso de corriente durante la soldadura pulsada.
• Pulse Frequency – frecuencia de pulso que regula las transiciones entre la corriente de pico y la corriente base.
• AC Frequency – frecuencia de corriente alterna, especialmente importante al soldar aluminio.
• AC Balance – balance AC que regula la relación entre la fase positiva y negativa, influyendo en la limpieza de la superficie, el ancho del cordón y la profundidad de penetración.
• Down Slope – tiempo de bajada de la corriente, que permite controlar el final del cordón.
• End Amps – corriente de cráter que permite rellenar el final del cordón.
• End Amps Time – duración de la corriente de cráter.
• Post Flow – postflujo de gas después de apagar el arco, que protege el cordón en enfriamiento y el electrodo de tungsteno contra la oxidación.
• SPOT On Time – tiempo regulable de soldadura por puntos.
• SPOT Interval Time – pausa regulable entre ciclos de soldadura por puntos.

✅ Funciones MMA

VRD – función que reduce la tensión en vacío. Aumenta la seguridad de trabajo al limitar el riesgo de descarga eléctrica. La tensión completa se restablece justo antes del encendido del arco.

Hot Start – función de arranque en caliente que aumenta temporalmente la corriente durante el encendido del arco. Facilita el inicio de la soldadura y reduce el riesgo de que el electrodo se pegue al material.

Arc Force – ajuste de la dinámica del arco. Aumentar el valor proporciona una penetración más profunda y facilita la soldadura con arco corto, mientras que los ajustes más bajos ofrecen un arco más suave y una menor profundidad de penetración.

✅ Modos de trabajo de la antorcha

2T – modo de dos tiempos. La soldadura se realiza mientras se mantiene presionado el botón de la antorcha. Al soltar el botón, el proceso de soldadura termina.

4T – modo de cuatro tiempos. Después de presionar y soltar el botón de la antorcha, la soldadura continúa sin necesidad de mantener el botón presionado. Al presionar nuevamente el botón, se inicia la secuencia de finalización de la soldadura.

SPOT – modo de soldadura por puntos con ajuste del tiempo de soldadura y de la pausa entre puntos sucesivos.

✅ Memoria de ajustes

La soldadora dispone de memoria de los últimos parámetros utilizados y permite guardar 10 conjuntos completos de ajustes. Esta función facilita volver rápidamente a configuraciones comprobadas para materiales, espesores de piezas o trabajos de soldadura repetitivos específicos.

✅ Refrigeración y protecciones

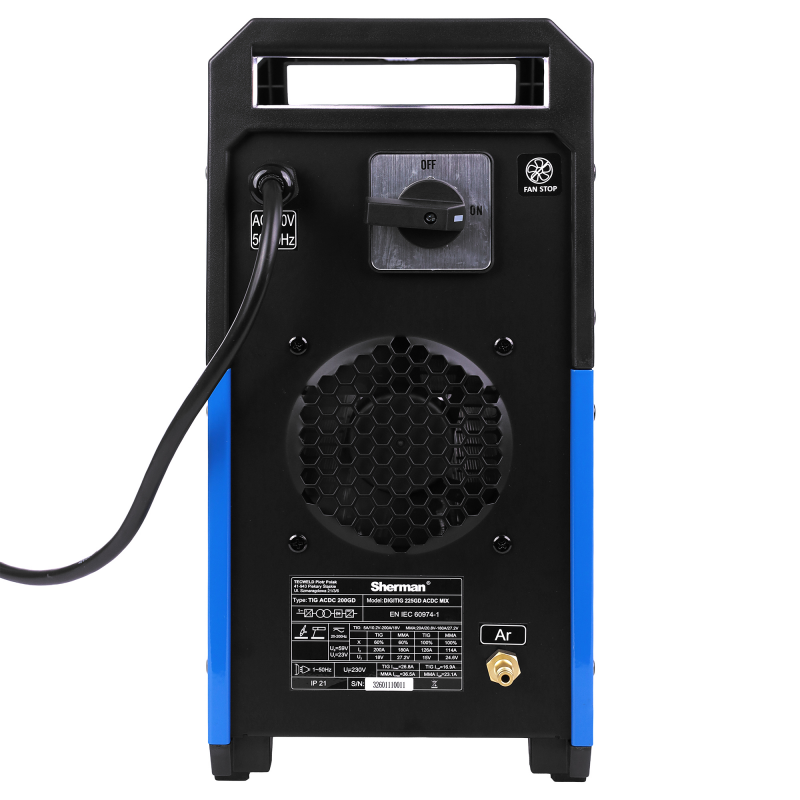

El equipo está equipado con la función Fan Stop, que apaga el ventilador después de finalizar la soldadura y enfriarse el equipo. El ventilador vuelve a activarse bajo carga. Esta solución reduce el ruido, limita la entrada de polvo al interior de la soldadora y mejora la comodidad de trabajo.

La soldadora también dispone de protección térmica. En caso de sobrecalentamiento, el equipo desconecta automáticamente la corriente de soldadura, se enciende el indicador O.C. y en la pantalla aparece el mensaje “Err”. Una vez reducida la temperatura, la protección se reinicia automáticamente.

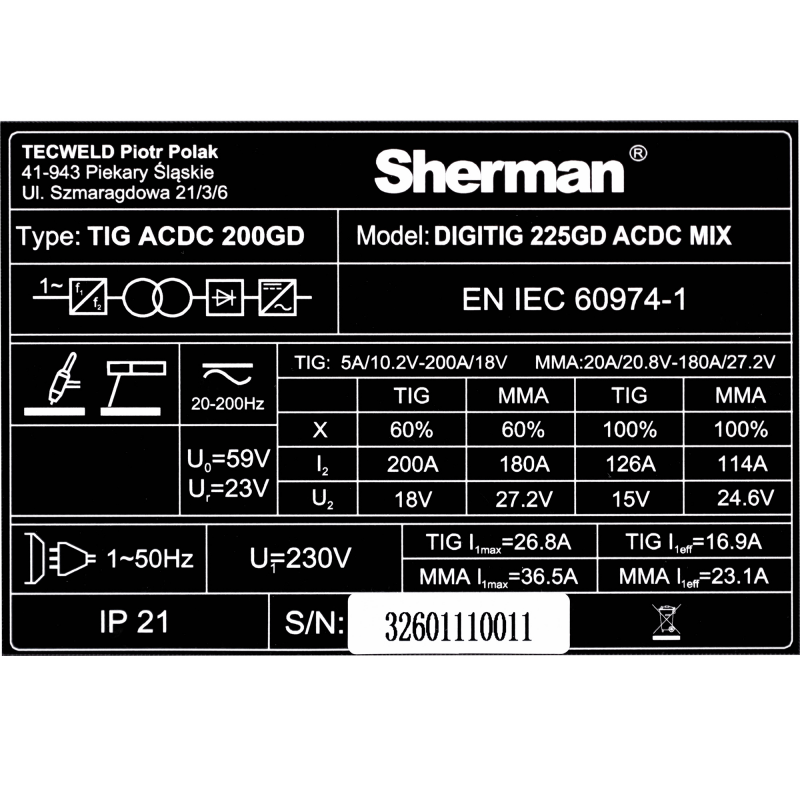

✅ Datos técnicos de la soldadora

✅ Rangos de ajuste de parámetros

✅ Parámetros de la antorcha TIG

✅ Condiciones de trabajo

• Rango de temperatura ambiente: de -10°C a +40°C.
• Humedad relativa del aire: hasta 80%.
• Presión atmosférica: 860 – 1060 hPa.
• Altitud de trabajo: hasta 1000 m sobre el nivel del mar.
• Variaciones admisibles de la tensión de alimentación: hasta ±10%.
• El equipo está destinado al uso en interiores; el grado de protección IP21 no permite trabajar bajo la lluvia.

✅ Contenido del set

• Fuente de soldadura DIGITIG 225GD AC/DC MIX – 1 ud.

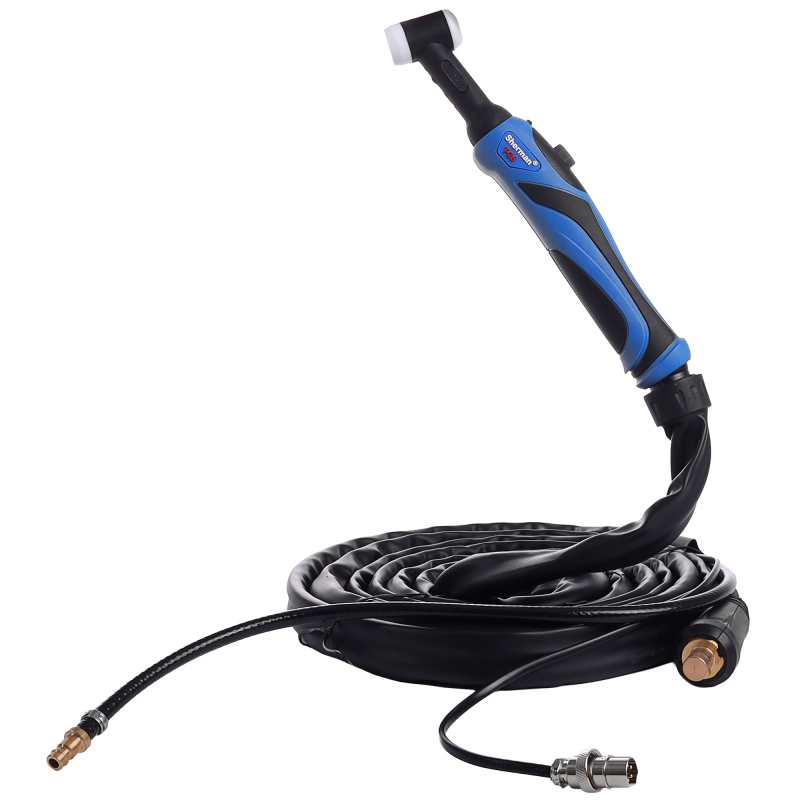

• Antorcha TIG – 1 ud.
• Cable de masa con pinza – 1 ud.
• Manual de instrucciones – 1 ud.
• Embalaje – 1 ud.

✅ Resumen

DIGITIG 225GD AC/DC MIX es una avanzada soldadora TIG AC/DC con función de corriente mixta, diseñada para usuarios que requieren un amplio ajuste de parámetros y una alta calidad de soldadura. El equipo combina la precisión de la soldadura TIG, la funcionalidad MMA, el control digital, la memoria de ajustes y una regulación avanzada de la corriente AC, el pulso y el modo MIX.

Gracias a un rango de corriente de hasta 200 A en TIG, la posibilidad de soldar aluminio y las funciones que favorecen la estabilidad del arco, este modelo es adecuado para aplicaciones de taller, producción y servicio técnico.

⚡ Diferencia entre Balance AC y AC/DC MIX

Aunque ambas funciones permiten modificar el comportamiento del arco TIG y encontrar un equilibrio entre limpieza y penetración, funcionan de manera diferente.

⚙️ Balance AC

El Balance AC regula la proporción entre las fases positiva y negativa dentro de la propia corriente alterna.

• Mayor proporción de DC−: mayor penetración, arco más concentrado y menor acción de limpieza.
• Mayor proporción de DC+: mayor acción de limpieza del óxido del aluminio, pero menor penetración y mayor calentamiento del electrodo de tungsteno.

El balance AC se utiliza principalmente para adaptar la relación entre penetración y limpieza durante la soldadura TIG AC.

⚡ AC/DC MIX

El AC/DC MIX permite combinar corriente alterna AC y corriente continua DC durante el proceso TIG.

Al aumentar la proporción de DC, se consigue un arco más concentrado, mayor penetración y un cordón más estrecho, mientras que la parte AC mantiene la acción de limpieza necesaria para trabajar sobre aluminio y sus aleaciones.

Esto permite adaptar la soldadura a diferentes espesores y necesidades de trabajo, combinando las ventajas de ambas formas de corriente.

✨ En resumen

Balance AC: modifica la proporción de polaridad positiva y negativa dentro de la corriente AC.

AC/DC MIX: combina corriente AC y corriente DC durante el proceso de soldadura.

Por tanto, no son exactamente la misma función. El Balance AC permite ajustar el comportamiento de la onda AC, mientras que el AC/DC MIX ofrece una regulación adicional al combinar periodos de AC y DC para buscar un equilibrio entre limpieza, penetración y concentración del arco.
