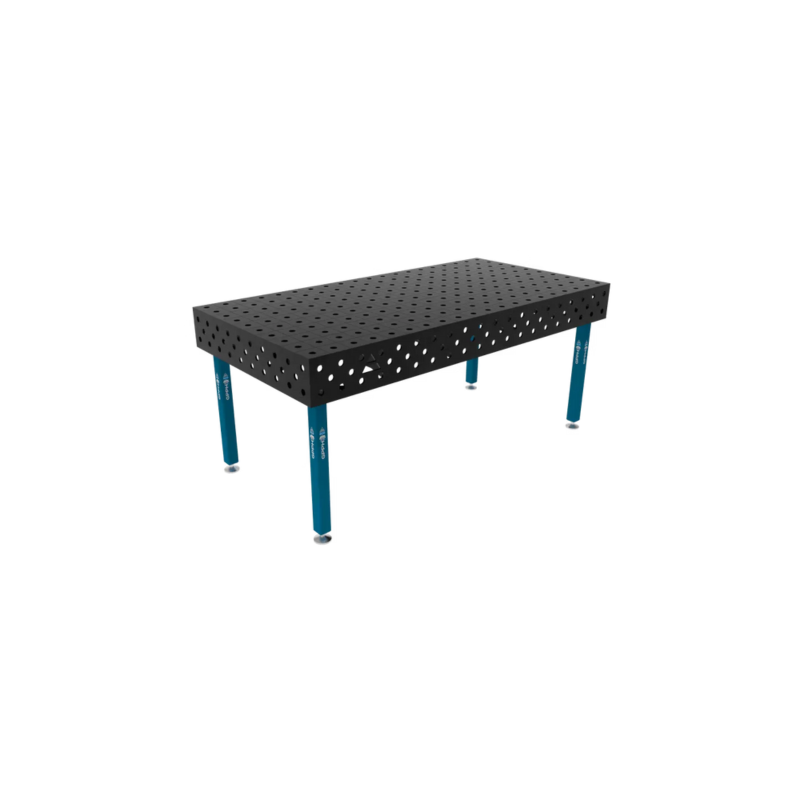

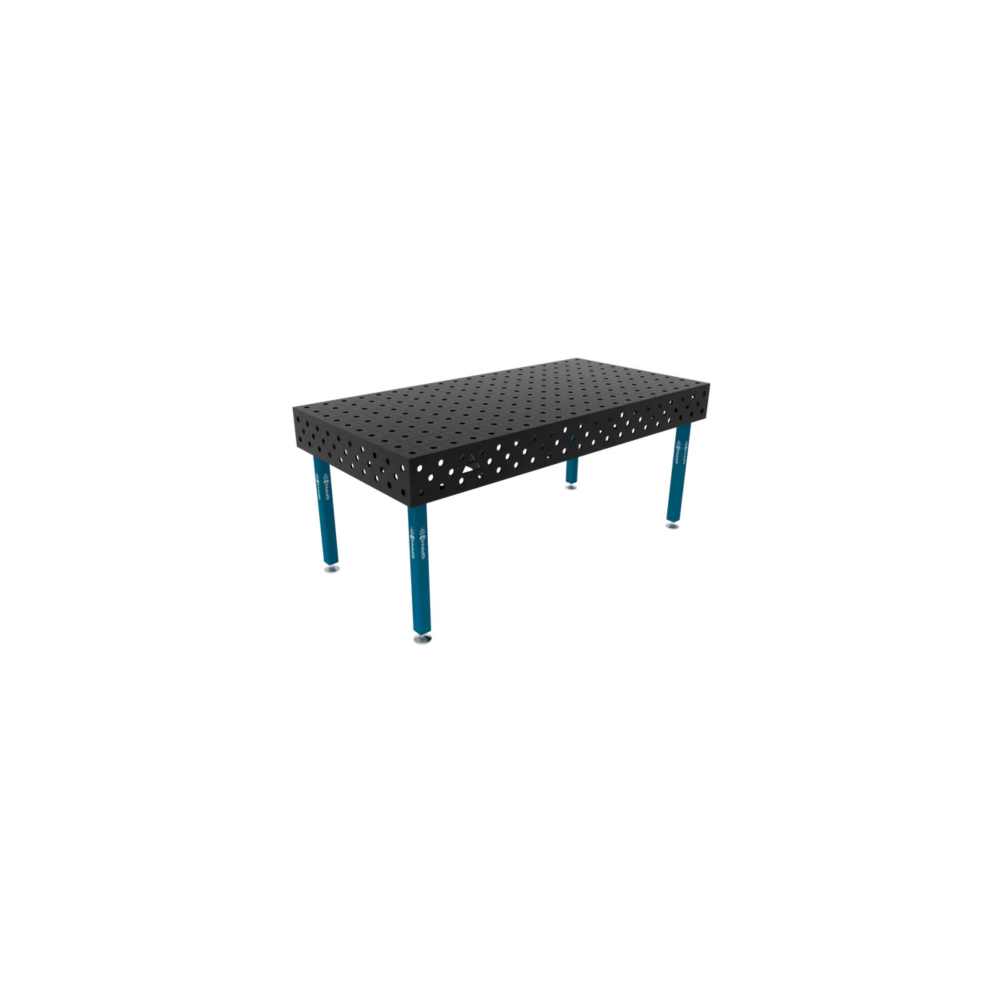

MESA DE SOLDADURA GPPH SERIE ECO 2000 x 1000mm 28mm

MESA DE SOLDADURA GPPH SERIE ECO 2000 x 1000mm 28mm

DATOS TÉCNICOS:

• Grosor del tablero: 8 mm
• Capacidad de carga: 250 kg/pata
• Serie: ECO
• Tolerancia de planitud del tablero (en todo el tablero): ±0,5 mm
• 28 mm el diametro de los agujeros taladrados a lo largo de todo el tablero.
• Tolerancia del agujero: ±0,1 mm

✅ ACERCA DEL PRODUCTO

• Puede utilizar la mesa de soldadura en cualquier lugar que requiera precisión al soldar. Puedes usarlo para soldadura manual o robótica. ¡Tus diseños finalmente serán precisos, sin correcciones innecesarias! También garantiza un trabajo ergonómico y rápido manteniendo la precisión y repetibilidad de las estructuras construidas.
• ¡La mesa de soldadura debe ser plana! Los tableros de mesa ECO con un espesor de 8 mmtienen nervaduras densas, lo que da como resultado una superficie de trabajo perfectamente plana. La base sólida y rígida del tablero garantiza la máxima estabilidad durante el uso y protección contra la deformación. La tolerancia de planitud de la mesa en todo el tablero es de ±0,5 mm* y la tolerancia del orificio de la mesa de soldadura es de ±0,1 mm.

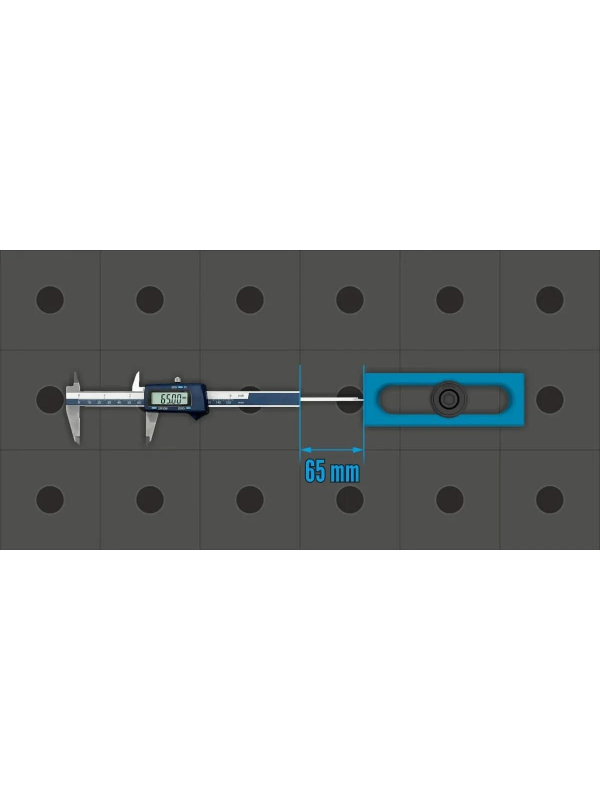

• La división grabada del tablero de la mesa consta delíneas verticales y horizontales. Es un punto de referencia a la hora de disponer la estructura y montar herramientas. Las herramientas de medición le ayudan a posicionar su estructura correctamente para obtener la dimensión requerida. Las patas de las mesas de soldadura ECO están fabricadas en perfil de 60 x 60 mm y tienen una capacidad de carga de 250 kg/pata. Con unas dimensiones de 3000 x 1480 mm y 8 patas, se obtiene una capacidad de carga máxima de 2000 kg.
• El sistema de montaje de la mesa de soldadura juega un papel clave para garantizar la estabilidad y precisión durante el proceso de soldadura. Existen muchos tipos diferentes de sistemas de montaje de mesas de soldadura y la elección de un sistema en particular depende del tipo de trabajo y de las preferencias del operador. Estas mesas están fabricadas con material duradero S355J2+N según la norma ISO 2768-1, lo que garantiza una alta durabilidad y resistencia de la estructura.

➡️ Dependiendo de tus preferencias, puedes elegir otros sistemas de agujeros:

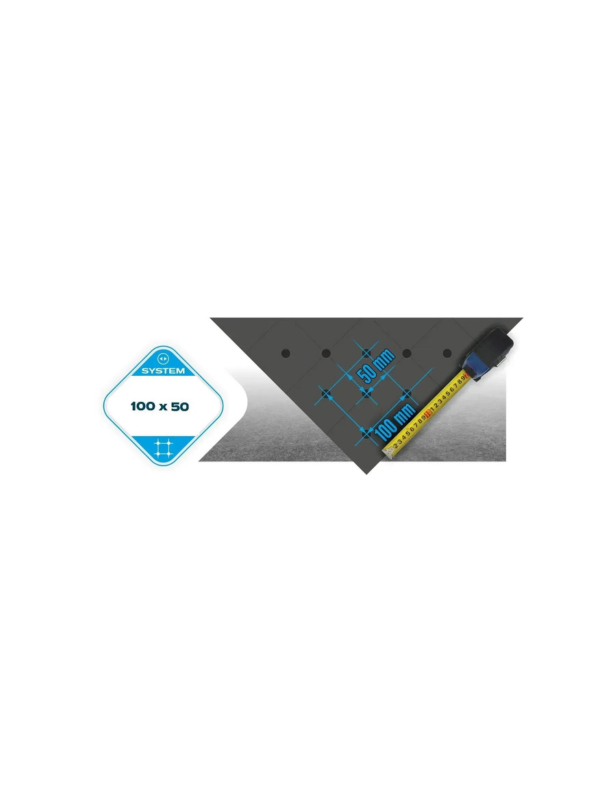

• Sistema de malla diagonal: un sistema que también se puede utilizar para estructuras más grandes y pesadas, con mayores capacidades de montaje de herramientas;

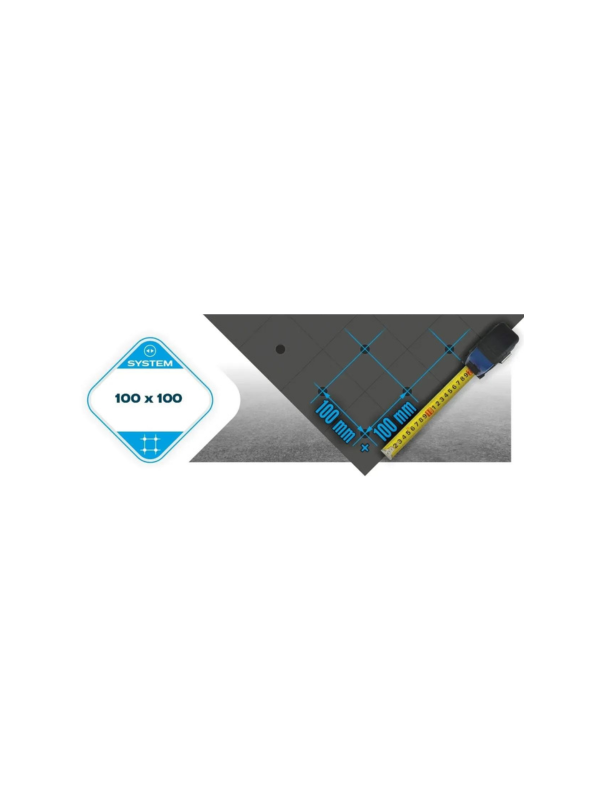

• Sistema en cuadrícula de 100x100 mm - Puedes usarlo para trabajos más fáciles y precisos y estructuras más pequeñas. Se elige con mayor frecuencia como base para estaciones de soldadura robóticas;

 DATOS TÉCNICOS:

• Grosor del tablero: 8 mm
• Capacidad de carga: 250 kg/pata
• Serie: ECO
• Tolerancia de planitud del tablero (en todo el tablero): ±0,5 mm
• Tolerancia del agujero: ±0,1 mm

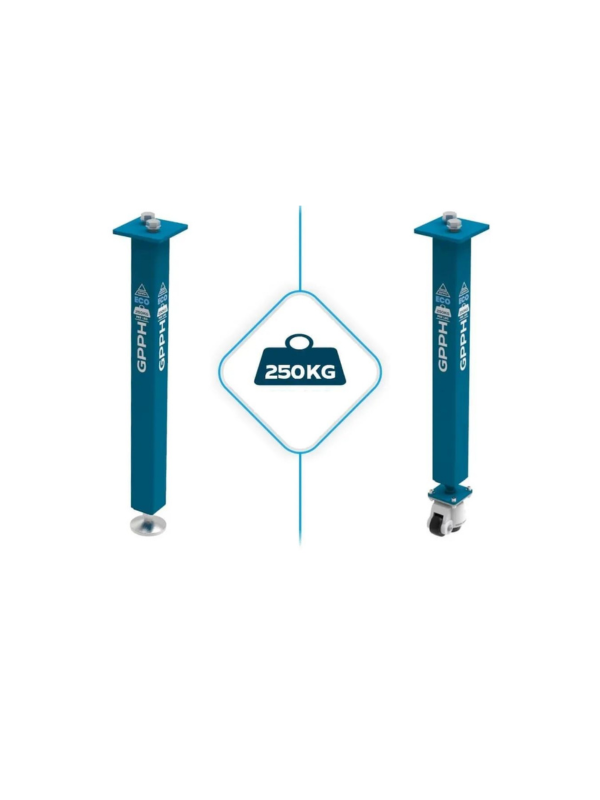

➡️ La elección es tuya: pierna con pie o en rueda. ¡Comprueba cuál es mejor para ti!

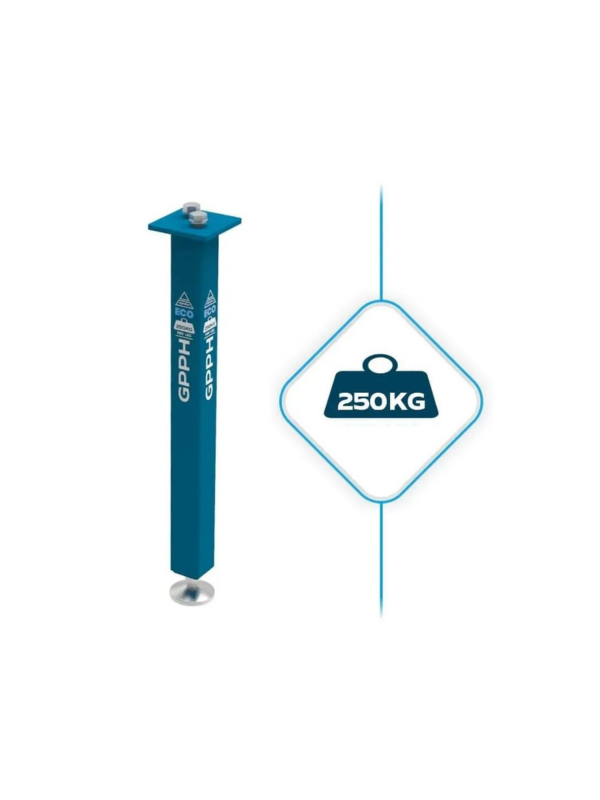

• Pierna con pie: Este sistema cuenta con una pata sólida que se ancla a la plataforma de trabajo. Al final de la pierna hay un pie que proporciona estabilidad a través de la superficie de contacto con el suelo. Este sistema es extremadamente estable y es adecuado para aplicaciones donde se requiere rigidez y durabilidad.

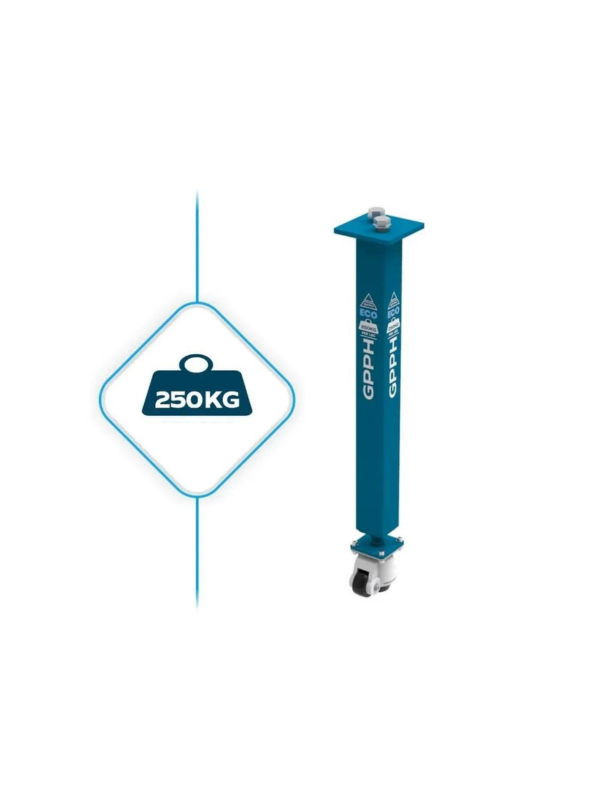

• Sistema sobre ruedas: Con este sistema, la mesa de soldadura se coloca sobre ruedas especiales con las que la mesa se puede mover fácilmente por el taller o sala de producción. . Este tipo de sistema de montajees conveniente para usuarios que necesitan movilidad y flexibilidad para organizar su espacio de trabajo.

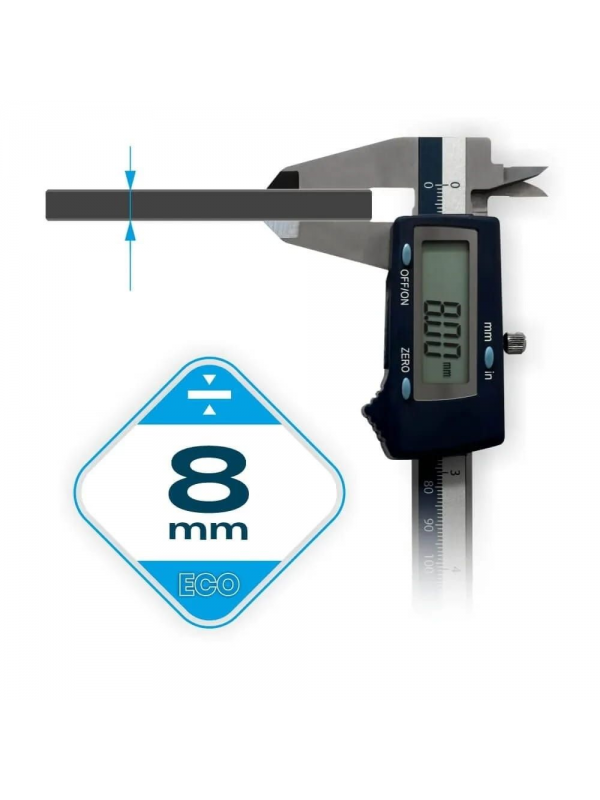

➡️ Espesor de la mesa de soldadura – 8 mm

Las mesas de soldadura deben ser duraderas y resistentes al calor. Durante la soldadura surgen fuerzas elevadas y temperaturas elevadas. La superficie debe tener un espesor suficiente para garantizar una fijación estable de los elementos de soldadura y resistir el calor y posibles deformaciones. Sin embargo, en algunas aplicaciones donde se requiere mayor resistencia o estabilidad, se utilizan mesas con un espesor de hasta 15 mm o más, dependiendo de las necesidades y requerimientos específicos del proceso de soldadura.

➡️ Sistema de fijación - 16 mm / 28 mm

• Diámetro 16 significa que las mesas de soldadura tienen orificios con un diámetro de 16 mm, que se utilizan para sujetar elementos o herramientas más pequeños con tornillos, abrazaderas o Se pueden utilizar otros accesorios de fijación.
• Diámetro 28 significa que las mesas de soldadura tienen orificios con un diámetro mayor de 28 mm. Estos orificios más grandes se pueden utilizar para fijar componentes, herramientas o accesorios más grandes.

Para trabajar en las mesas de soldadura serie ECO utilice herramientas fresadas PLUS montadas con un pasador de fijación regulable 19-22. Gracias a ellos, puedes crear con precisión cualquier estructura espacial plana 2D o 3D. ¡Y todo en mucho menos tiempo!
